Для чего укрепляют откосы водопропускных труб

Георешетка служит идеальным решением для укрепления откосов в наше время. При помощи нее можно надолго и надежно закрепить почву на участке или объекте и не бояться деформации ландшафта.

Георешетка используется в строительной, дорожной и хозяйственной сферах не первый год. Она успела себя зарекомендовать как надежный и качественный материал, способный оправдать возложенные на него ожидания. Для укрепления откосов георешетка — идеальное решение. При этом важным фактором здесь является правильная техника монтажа. Но не менее важно правильно выбрать саму георешетку.

Укрепление откосов с помощью георешётки ГЕОСТЕП® на четвертом пусковом комплексе Центральной кольцевой автомобильной дороги (ЦКАД-4)

Устройство

Водопропускная труба (ВПТ) представляет собой канал, вмонтированный в насыпь под дорогой. Для установки используются трубу такого диаметра, которые способны выводить объем воды, свойственный данному региону. Этот объем подсчитывается исходя из нормы осадков, паводков и уже замеренным ранее результатам.

Дренажное устройство может быть больше, чем нужно. Тогда полезный диаметр можно использовать под создание пешеходного перехода, о котором мы говорили выше. Роется котлован, поперек которого и будет проходить дорога. Длина котлована зависит от расстояния до стока. Ширина пропорциональна диаметру самой трубы.

Если есть опасность расхождения почвы, как на насыпи, так и у откосов, то эти элементы можно укрепить. Дорога высокой нагрузки монтируется с бетонным основанием. Дно котлована, при рыхлости почвы, может быть уложено булыжником.

Особенно внимательно к укреплению надо подходить тогда, когда близ ямы располагаются жилые дома. Эта проблема часто встречается в сельской местности. Дабы не допустить «разъезда» ямы и падения в него домов, нужно укреплять с запасом под вероятную нагрузку, объемы протока и свойства почвы. Потому геодезические расчеты являются одним из столпов проектирования таких конструкций.

О строительстве водопропускных труб

Расчет водопропускных труб при строительстве включает в себя также следующие нюансы:

• Бровка земляного полотна в местах подхода к трубе должна возвышаться относительно расчетного уровня воды как минимум на 50 сантиметров, а в случае работающих в полунапорном и полунапорном режиме труб – как минимум на 1 метр;
• Оголовки водопропускных труб должны включать в себя портальную стенку и два откосных крыла, которые заглубляют в грунт на 25 сантиметров ниже глубины его промерзания и устанавливают на основание из щебенки, толщина которого составляет 10 сантиметров.

Важно: естественный грунт, расположенный ниже глубины замерзания, заменяют на песчано-гравийную смесь.

В соответствии с несущей способностью труб их классифицируют на три группы:

1. Первая группа – расчетная высота засыпки грунтом составляет 2 метра;
2. Вторая – 4 метра;
3. Третья – 6 метров.

Важно: в зависимости от условий конкретного строительства при переходе через водоток или другие препятствие допустимо применение труб, имеющих другую расчетную высоту засыпания грунтом.

Котлованы для водопропускных труб

При разработке котлованов под фундаменты для водопропускных труб чаще всего не предусматривают крепление. Устойчивость стенок такого котлована невозможно обеспечить только в условиях водонасыщенного грунта со значительным притоком воды – в таком случае осуществляют разработку грунта, защищая его креплением.

Кроме того, крепление котлована предусмотрено в случае строительства трубы, расположенной на небольшом расстоянии от эксплуатируемых сооружений – в таком случае крепление обеспечивает устойчивость этих сооружений.

Различные характеристики котлована зависят от целого ряда факторов:

• Технологию разработки и очертание котлована проектируют в соответствии с конструкцией и фундаментом трубы, а также – видом и состоянием грунтов основания;
• При назначении крутизны откосов учитывают глубину котлована и характеристики разрабатываемого грунта;
• В случае нанесения гидроизоляционного слоя на конструкцию трубы или выполнения других работ, предусматривающих пребывание в котловане людей, расстояние вертикальная стенка котлована должна находиться на расстоянии минимум в 70 см от боковой поверхности фундамента;

Важно: если подобные работы не планируются, данную величину можно уменьшить до 10 см.

Железобетонные трубы водопропускные

В случае безопалочного бетонирования фундамента размеры котлована принимаются равными размерам самого фундамента;

В любом случае размеры котлована должны быть увязаны с возможностями используемого землеройного оборудования. Кроме того, при строительстве котлована следует предотвратить его заполнение грунтовыми и поверхностными водами, для чего по периметру котлована отсыпаются грунтовые валики.

В случае сооружения трубы на месте постоянного водотока производят строительство запруд либо при помощи канав русло отводят в сторону.

Удаление воды, проникающей в котлован, может осуществляться двумя способами:

1. В низовой части котлована устраивают выпуск в канаву для отведения воды, что чаще всего применяется в случае строительства косогорных труб.
2. Обеспечивают водоотлив механизированный. Для этого низовую часть котлована оборудуют ограждаемым приямком, вода из которого откачивается с помощью насоса.

Важно: приямок должен быть расположен вне контура фундамента, чтобы обеспечивать водоотведение на протяжении всех фундаментных работ, включая засыпку пазух.

По мере того, как котлован углубляются, ограждения приямка также опускают.

Фундамент

Осуществляя строительство водопропускных труб, монтаж фундамента из сборных элементов для водопропускной трубы выполняют следующим образом:

1. Производят укладку блоков фундаментов оголовков, доводя до подошвы фундамента самой трубы.
2. Производят засыпание пазух фундаментов оголовков до равного уровня.
3. Выполняют засыпку пазух оголовочных фундаментов грунтом местным.
4. Места сопряжений фундаментов с разной глубиной заложения засыпают смесью песка и гравия или песка и щебня.
5. Смесь уплотняют послойно и заливают раствором цемента.
6. Производят одновременную укладку фундаментов оголовков и посекционный монтаж фундамента трубы.

Важно: монтаж выполняют последовательно с места, где находится выходной оголовок водопропускной трубы, двигаясь в направлении входного оголовка. При многорядной кладке выполняют перевязку швов.

Процесс обустройства монолитного фундамента включает в себя следующие операции:

• Изготовление и установка опалубки;
• Приготовление или доставка в готовом виде бетонной смеси;
• Укладка бетонной смеси;
• Уход за уложенным бетоном;
• Демонтаж опалубки;
• Засыпка пазух.

Полезно: фундамент имеет несложные очертания, поэтому для изготовления опалубки можно применять обычные инвентарные щиты.

В случае обустройство сборно-монолитного фундамента подготавливают подушку или основание, куда затем в межсекционные швы устанавливается опалубка.

Промежутки между находящейся в швах опалубкой и сборными элементами заполняют смесью бетона. В регионах со слабым грунтом используются также свайные фундаменты.

После того, как устройство фундамента и засыпка пазух завершены, начинают монтаж сборных оголовков и непосредственно тела трубы.

Для монтажа сборных труб используют самоходные краны, определяя их грузоподъемность в соответствии с массой блоков оголовков, тела трубы и фундамента, учитывая возможный вылет стрелы крана. Порядок монтажа зависит от условий местности и того, какая конструкция выбрана для оголовочного участка трубы.

Дороги агломерации и области

savelevjazz

Registered

Вечером пролетел по вылетной 4-полоске к СО и успел заметить изменения за 10 дней:

— дорожное покрытие готово
— запущено движение по расширению с Краузе
— пешеходные перила у тротуара стоят вдоль всей новой дороги

Manul

Felis Manul. Since 2002

Banned

Banned

Реконструкция в границах Новосибирской агломерации федеральной трассы Иртыш на участке км 1392 — 1422 км на территории Коченевского и Новосибирского сельского районов.

Banned

Новости с этого дорожного объекта Новосибирской агломерации

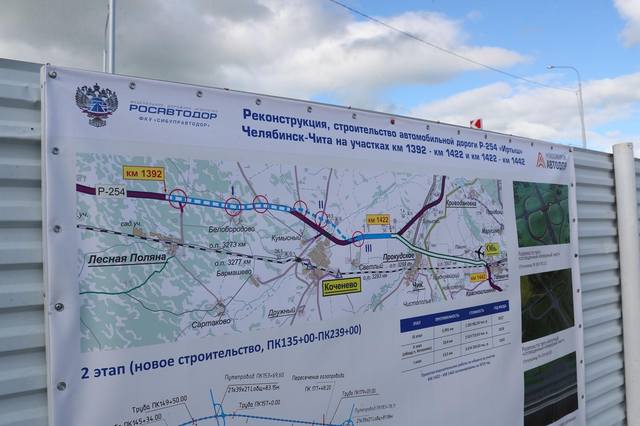

Сегодня в Новосибирске сдана в эксплуатацию новая автодорога в обход п. Коченево
